Gestione Memorie
Canali, banchi e liste

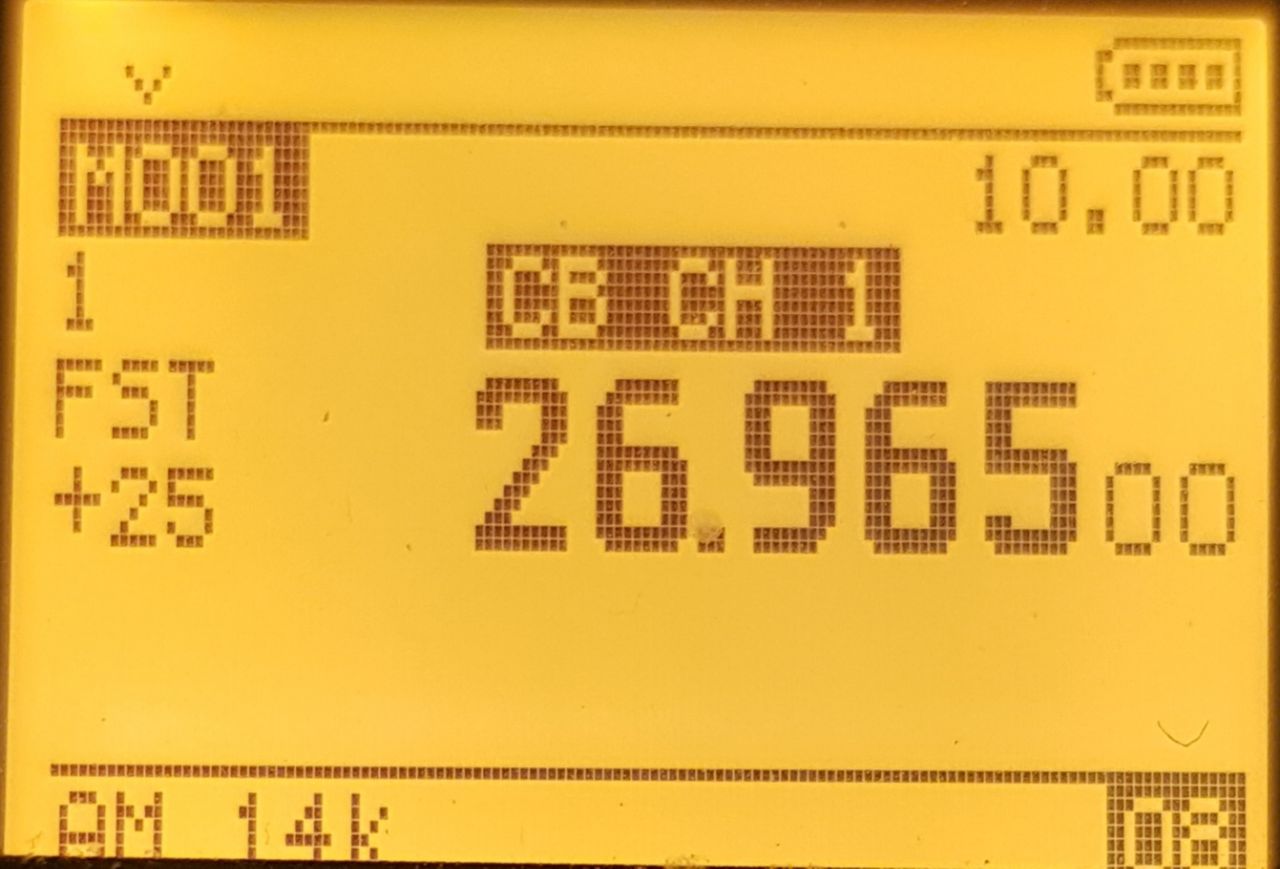

VFO e modalita' memoria
In VFO lavori direttamente sulla frequenza. In MR lavori su un canale salvato nel banco memoria attivo.
- 3 lungo cambia tra VFO e memoria.
- F poi 3 copia una memoria nel VFO quando sei in MR.
- In memoria le frecce scorrono solo i canali validi del gruppo/lista attiva.
Salvare e cancellare canali
La V4 non usa piu' le vecchie voci menu ChSave e ChCanc: nel codice sono disattivate. Le operazioni si fanno dai comandi rapidi e da ChName.
| Operazione | Come si fa | Risultato |
|---|---|---|
| Salvare il VFO nella prima memoria libera | F poi 4 mentre sei in VFO | La radio crea il canale e mostra Add Mem CH-xxx. |
| Salvare nel canale scelto | Menu ChName, scegli il numero canale, poi premi F | Il contenuto VFO viene scritto in quel canale, con nome se lo hai modificato. |
| Cancellare una memoria | Menu ChName, scegli il canale, poi premi * | La memoria viene cancellata e compare Memory Deleted. |
| Escludere/includere una memoria dalla scansione | F poi 4 mentre sei in MR | Attiva o disattiva il flag NoScan del canale. |
Se una memoria e' protetta da scrittura, il firmware mostra l'avviso e non salva sopra il canale.
Nome canale e formato display
Il menu ChName lavora in due passaggi: prima scegli il numero di canale, poi premi M per entrare nell'editor del nome. Il nome massimo e' di 10 caratteri.
- Con le frecce scorri il canale o i caratteri dell'editor.
- M conferma l'editing.
- * cancella un carattere durante l'editing, oppure cancella la memoria se non sei nell'editor.
ChDisp decide come appare la memoria sul display:
FREQ
CHANNEL
NAME
NM-S/FR-L
NM-L/FR-S
ChList, gruppi e scansione selettiva
Ogni canale puo' appartenere a un gruppo. Il tasto 7 lungo assegna il canale corrente a un gruppo; ChList invece seleziona quali gruppi vengono usati per scorrere e scansionare le memorie.
Associare una memoria a un gruppo
Vai sul canale memoria, tieni premuto 7, scegli il gruppo con le frecce e conferma con M. La modifica viene salvata nel canale corrente. Non e' un comando di ricerca: non avvia la scansione, non cambia la ChList e non decide quali gruppi verranno scansionati.
Vai sul canale memoria, tieni premuto 7, scegli il gruppo con le frecce e conferma con M. La modifica viene salvata nel canale corrente. Non e' un comando di ricerca: non avvia la scansione, non cambia la ChList e non decide quali gruppi verranno scansionati.
| Elemento | Descrizione |
|---|---|
| Gruppo 0 / ALL | Include tutte le memorie valide del banco attivo. |
| Gruppi 1-15 | Servono per separare repeater, servizi, ponti locali, ascolti, ecc. |
| 7 lungo in MR | Assegna il canale memoria corrente al gruppo scelto. Non serve per cercare o scansionare. |
| F poi 1 in MR | Apre ChList: questa e' la scelta dei gruppi usati per scorrimento e scansione. |
| Liste vuote | Se il gruppo non contiene canali validi compare Empty List. |
Banchi memoria
Il firmware V4 usa 16 banchi indipendenti, numerati da 0 a 15. Ogni banco contiene 500 canali, quindi la capacita' totale e' 8000 memorie.
Correzione importante: non sono 512 canali per banco. Il codice V4 usa 500 canali per banco, con area fisica separata in EEPROM.
| Comando | Funzione |
|---|---|
| Menu M Bank | Seleziona direttamente il banco attivo. |
| F poi freccia in MR | Passa al banco popolato precedente o successivo. |
| 0 nella lista M Bank | Permette di modificare il nome del banco selezionato. |
| Nome banco | Massimo 8 caratteri, salvato in una tabella dedicata. |
I campi del record memoria
Ogni canale salvato porta con se' tutte le impostazioni elencate qui sotto, nell'ordine in cui compaiono nell'editor memorie di RadioManager. Dalla radio se ne regola solo una parte: le colonne segnate (solo RadioManager) si impostano esclusivamente dal PC.
| Colonna | Cosa contiene |
|---|---|
| N | Numero del canale dentro il banco: e' la posizione, non un'impostazione. La radio lo mostra quando ChDisp e' su numero. |
| Vuota | Spunta = casella libera, nessun canale salvato. Togliendo la spunta la riga si compila coi valori di partenza, mettendola si cancella il canale (alla scrittura del banco). |
| Nome | Nome del canale, fino a 12 caratteri. Dalla radio si cambia col menu ChName; sul display compare secondo ChDisp (nome, frequenza o entrambi). |
| RX MHz | Frequenza di ricezione in MHz. E' il cuore del canale: tutto il resto sono attributi di questa frequenza. |
| Offset MHz | Scostamento di trasmissione per i ponti (es. 0.600 in VHF, 7.600 in UHF... o quello che usa il tuo ponte). Vale solo se Shift non e' off. |
| Shift | Verso dello scostamento: + trasmette sopra, - trasmette sotto, off = trasmissione sulla stessa frequenza di ricezione (simplex). |
| Mode | Modo di ricezione del canale: FM, AM, DSB/CW o BYP, come il menu Mode del VFO. |
| Step | Passo di sintonia usato quando si gira la manopola partendo da questo canale. |
| Power | Potenza di trasmissione del canale: L, M o H. E' quella richiamata ogni volta che si va su questo canale. |
| RX Tone | Subtono (CTCSS) o codice (DCS) che deve arrivare col segnale perche' la radio apra l'audio: filtra le altre conversazioni sulla stessa frequenza. Vuoto = si sente tutto. |
| TX Tone | Subtono o codice trasmesso insieme alla voce: serve ad aprire i ponti che lo richiedono e le radio con RX Tone impostato. |
| Skip | Spunta = il canale viene saltato dalla scansione delle memorie. Dalla radio e' il NoScan. |
| Group | Gruppo di appartenenza (ALL, FM RADIO, AIR, VHF, UHF, LPD, PMR, SEA o i nomi che hai dato tu): permette di scandire o elencare solo una famiglia di canali (ChList). |
| BW | Larghezza del filtro di ricezione (banda stretta/larga): stretta per i canali a 12,5 kHz, larga per quelli a 25 kHz o per l'ascolto di segnali larghi. |
| SQL | Livello di squelch proprio del canale (Squelch 0-9): vince su quello generale quando si e' su questa memoria. NO RX = canale di solo ascolto disattivato in ricezione. |
| AGC | Profilo AGC/RFGain del canale, come il menu AGC del VFO: controllo automatico o guadagno manuale fisso. |
| Comp | Compander: comprime in trasmissione ed espande in ricezione per ridurre il fruscio. Funziona bene solo se anche l'altra radio lo usa. |
| Scr | Scrambler: inversione dell'audio in trasmissione. Chi ascolta senza scrambler sente voce incomprensibile; le due radio devono averlo entrambe. |
| PTTID | Cosa viene inviato automaticamente premendo o rilasciando il PTT su questo canale: identificativo (CALL ID, SEL CALL), codici di inizio/fine, roger beep e simili. Richiede i moduli delle selettive per le voci a codici. |
| DIG | Standard di chiamata selettiva del canale: OFF, DTMF, ZVEI1/2/3, CCIR, EEA, MDC1200. Decide che 'lingua' parlano le chiamate selettive e il PTT ID su questa memoria. |
| Own ID | Identificativo proprio usato su questo canale dalle chiamate selettive (chi sei quando chiami o rispondi). |
| BCL | Busy Channel Lockout: con la spunta, se il canale e' occupato il PTT non trasmette. Evita di parlare sopra qualcuno che non senti bene. |
| Prot (solo RadioManager) | Write Protect, il lucchetto del canale: dalla radio non si puo' sovrascrivere, cancellare, rinominare ne' cambiare il NoScan. La trasmissione NON c'entra: protegge solo il record. |
| TX L (solo RadioManager) | TX Lock: blocca la TRASMISSIONE su questo canale. Sul display sparisce l'indicatore di potenza L/M/H e il PTT non keya: e' la causa tipica del 'TX Disable' su alcune memorie. Se invece la TX manca su TUTTI i canali, e' il blocco globale della radio (F+6). |
| Rev | Reverse: scambia frequenza di ricezione e trasmissione del canale. Serve ad ascoltare l'ingresso di un ponte, per capire se il corrispondente e' in portata diretta. |
| Mod. | Colonna di servizio dell'editor, sola lettura: segna le righe modificate e non ancora scritte in radio. Sparisce da sola dopo la scrittura del banco: non e' un'impostazione del canale e non si puo' togliere a mano. |
Gestione da PC
Nella build V4 standard la vecchia funzione M Copy non e' attiva: il codice resta nel sorgente solo come opzione condizionale, ma la configurazione V4 corrente la lascia disabilitata.
Per copiare, salvare o riorganizzare memorie e canali usa CHIRP. RadioManager non gestisce le memorie: serve per firmware, impostazioni, backup, calibrazioni e funzioni server.
